Apex 繼續擴大已經很廣泛的產品系列。通過這樣做，我們響應了市場的創新和需求。這款新的 MG 系列能夠傳輸最大的力量，因此可以被稱為真正的“動力源”。在本文中，我們將討論其優勢和具體功能。

高功率密度

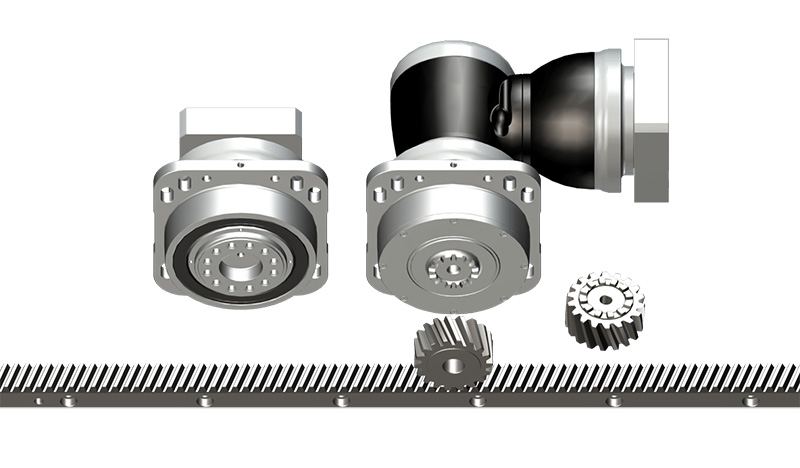

為什么可以實現極高的功率傳輸？MG/MGH 系列 (MG/MGK/MGH/MGHK) 首先配備了槽孔，以便于簡單調整，例如齒條上的小齒輪。其次，變速箱的內部結構針對高力進行了優化，最后，該系列配備了 8 個螺栓孔，用于在應用中安裝變速箱。如果還配備了 Curvic-Plate 小齒輪，則可以傳輸行業中最高的力和扭矩?！皯{借 MG/MGH 系列，Apex 在市場上擁有了更多的可能性。憑借最高的力密度，在結構上實現了顯著的優勢，”銷售經理 Eric Megens 說?！坝捎?Apex Dynamics 自己生產變速箱、小齒輪和齒條，我們可以計算線性系統的扭矩和精度，精確到 Nm 和微米！”

特征：

• 最大功率密度

• 增強軸向和徑向載荷

• 高扭轉剛度

• 長期保持低間隙

• 高效率/優化轉動慣量

• 輸入/輸出旋轉方向與準雙曲面直角K系列相同

• 標準 ISO9409 法蘭或 Curvic 輸出軸

• 市場上最廣泛、最全面的產品系列，總有一款適合您！

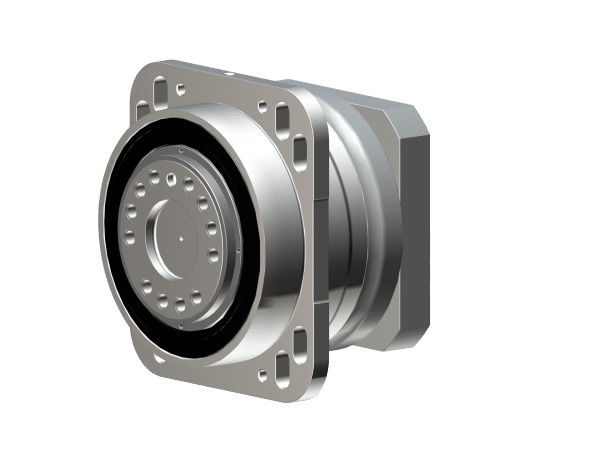

MG 系列

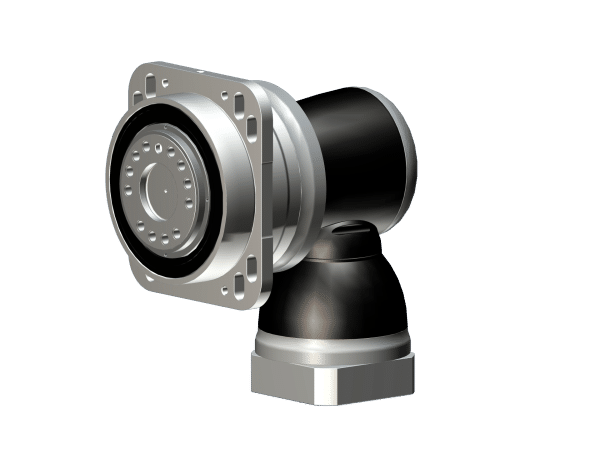

MG 系列的額定傳輸力高達 4,035 Nm，扭轉剛度高達 1,050 Nm/arcmin，最大傾覆力矩為 22,000N。MGK 直角版本具有準雙曲面或錐齒輪輸入級，可提供高達 10,000 : 1 的比率。

輸出法蘭符合 ISO9409 標準，但也可以配備我們專利的 Curvic-plate 法蘭，用于直接安裝小齒輪，以實現最高的力密度。

我們還可以選擇性地提供直接安裝在法蘭上的軸附件，以便您實現輸出軸。

當然，MG/MGK系列配備的是斜齒輪傳動，行星架有3個行星輪來傳遞扭矩。

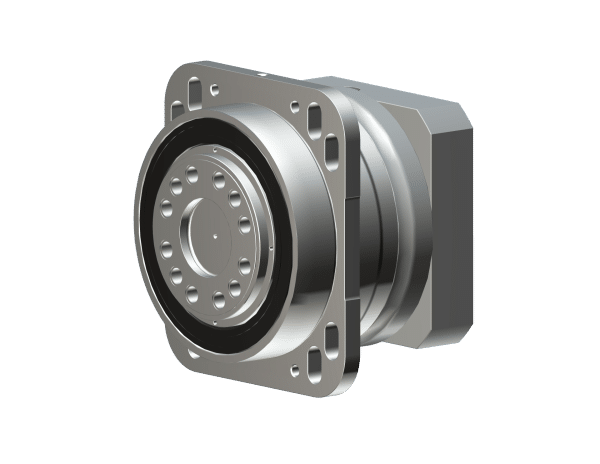

MGH 系列

超強系列 MGH 標稱可承受高達 5,905 Nm 的力，扭轉剛度高達 1,050 Nm/arcmin，傾覆力矩高達 22,000N。直角變體 MGHK 具有準雙曲面或錐齒輪輸入級，可提供高達 5,500:1 的傳動比。

輸出法蘭遵循 ISO9409 標準，但也可以配備所謂的 Curvic 板法蘭，用于直接安裝小齒輪，以獲得最高的力密度。

另外，我們可以提供一個軸附件，它直接安裝在法蘭上，這樣您就可以實現輸出軸。

MGH/MGHK系列配備斜齒輪傳動，行星架有4個行星齒輪，可傳輸最大可能的扭矩。

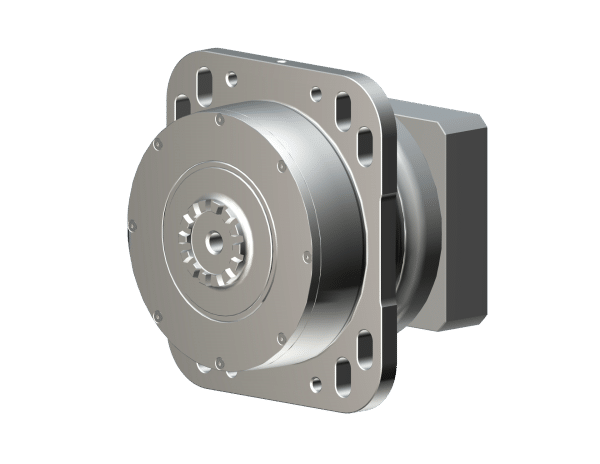

曲線板

借助獨特的 Curvic Plate 法蘭，您可以構建最堅固、最緊湊的解決方案，同時可以自由快速更換小齒輪。
